| HDO8000高分辨率示波器 |
| 产品类别： 示波器 发布时间： 2016-05-06 10:24:22 |
 产品
HDO8038 (350 MHz Bandwidth, 12-bit, 8 Input Channels, 2.5 GS/s)
带宽：350 MHz
采样率：2.5 GS/s on 8 Ch
最大存储深度：250 Mpts on all 8 channels
输入通道：8
垂直分辨率：12-bits
HDO8058 (500 MHz Bandwidth, 12-bit, 8 Input Channels, 2.5 GS/s)
带宽：500 MHz
采样率：2.5 GS/s on 8 Ch
最大存储深度：250 Mpts on all 8 channels
输入通道：8
垂直分辨率：12-bits
HDO8108 (1 GHz Bandwidth, 12-bit, 8 Input Channels, 2.5 GS/s)
带宽：1 GHz
采样率：2.5 GS/s on 8 Ch
最大存储深度：250 Mpts on all 8 channels
输入通道：8
垂直分辨率：12-bits
概况
关键特性
8 个模拟输入通道
12-bit ADC垂直分辨率, 增强分辨率模式下达到15-bit
350 MHz, 500 MHz and 1 GHz 带宽分布
长存储 – 高达250 Mpts/Ch
12.1” WXGA触摸显示屏
可扩展WQXGA 3840 x 2160 桌面显示器,使用DisplayPort 1.2视频输出方式
Q-ScapeTM 多选项卡显示结构
混合信号能力 (16 通道数字逻辑, 1.25 GS/s采样率)
串行数据触发和解码
强大的分析能力

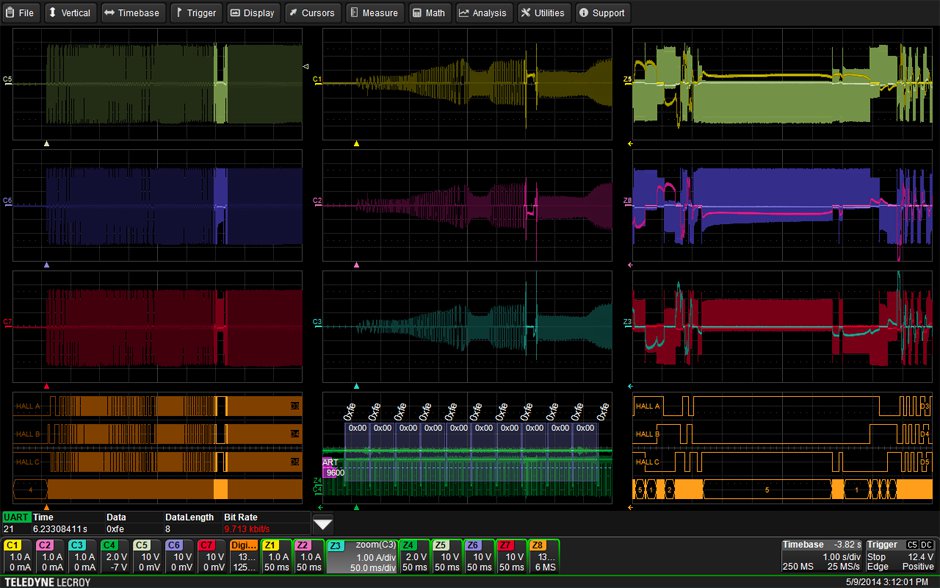

8 个模拟 + 16个数字通道
混合信号能力允许用户输入8通道模拟信号的同时输入16通道数字逻辑信号。
 HD4096 高分辨率技术
使用HD4096技术的示波器可以精确采集和测量高达1GHz带宽、高采样率和比其他的示波器高达16倍的垂直分辨精度。
 HD4096 技术的优势
示波器显示的波形更加“干净”和“锐利”；工程师可以看到和测量到更多信号细节；更精确的采集保证了后期信号测量和分析的精确性，让您得到更接近于真实的测量结果。

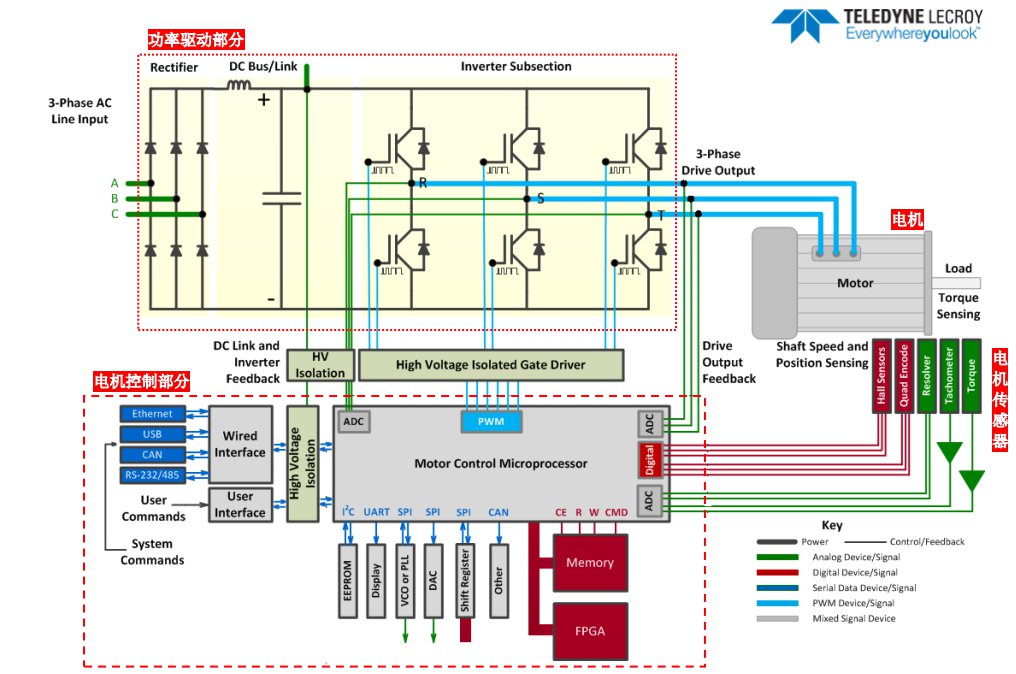

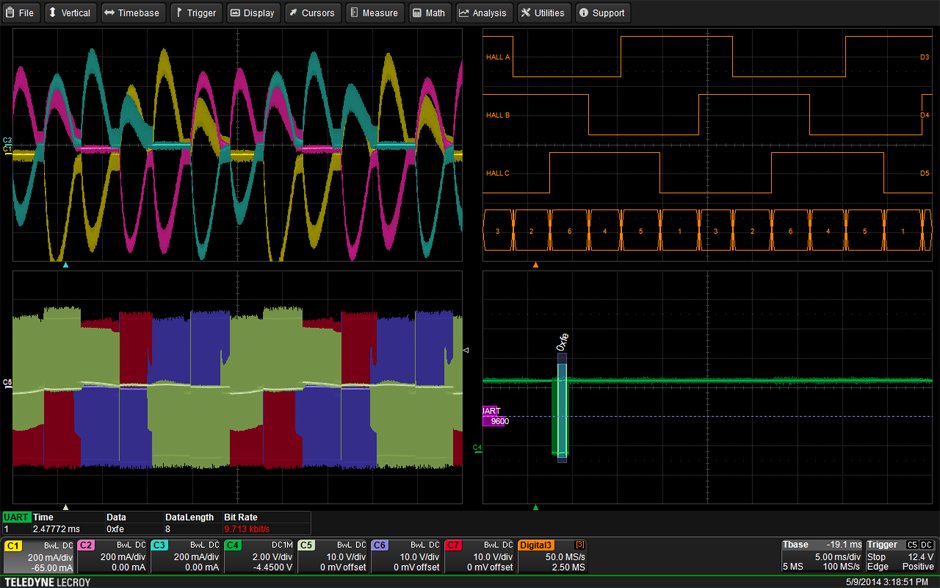

电机驱动分析软件
电机驱动分析软件能够捕获三相功率部件、单个功率晶体管、以及嵌入式控制系统的波形，并在一个高性能仪器中对功率部件的波形执行相应的三相功率分析，实现对整个电机驱动的全方位调试和分析。

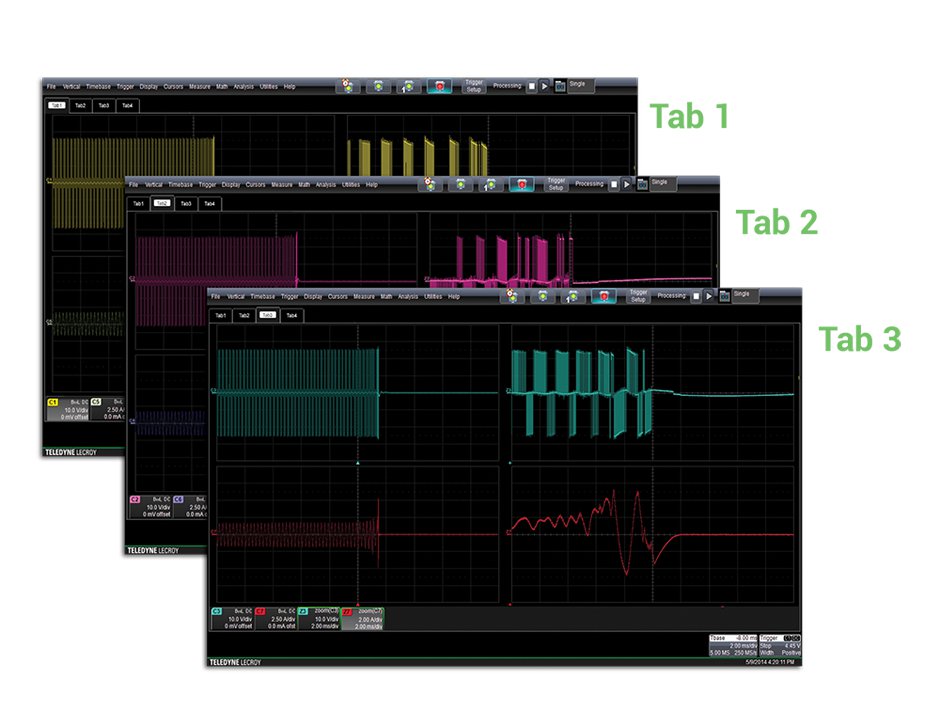

 Q-Scape 多选项卡显示架构
更多的波形显示数量要求更新颖的示波器显示架构。独特的Q-Scape 多选项卡显示架构将示波器的有效显示面积扩大了4倍，提供更快的洞察能力。

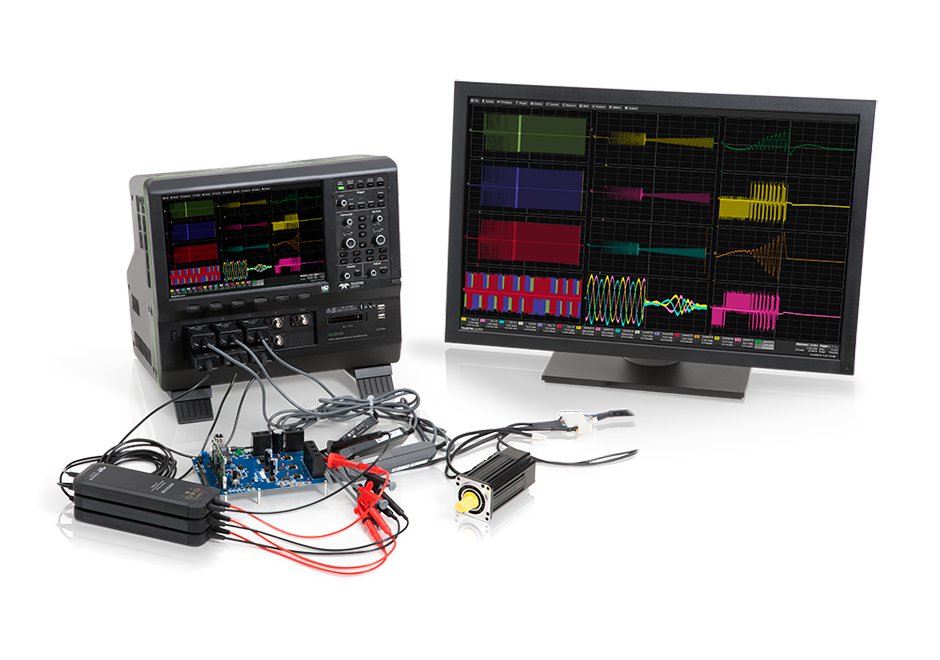

 超高清 (UHD, 3840 x 2160 pixel)扩展桌面
使用DisplayPort1.2视频输出接口扩展显示，最大化显示面的和分辨率，在示波器和扩展显示之间分割栅格，
购买支持触摸的外接显示器，会带来更多的灵活性。
 强大的分析能力
HDO8000标配50Mpts/ch的采集内存，并配100Mpts/ch和250Mpts/ch两个选项。这些长采集内存选项是功率电子以及嵌入式/机电系统的理想选择。Intel™ Core® i5-4670s Quad (core)主板，8GB的RAM提供了对通道捕获到的波形以及计算得到的波形进行快速的、高效的处理能力，并具备运行第三方程序在示波器上的能力。该主板还具有在增加100Mpts/ch和250Mpts/ch时升级到32GB的内存的选件。
 |
