说起数字示波器，普通人可能对其并不了解，但对于电子工程师们来说，那绝对算是“老朋友”了。深得广大电子工程师喜爱的数字示波器是集软件编程、A/D转换、数据采集于一身的高性能示波器。数字示波器支持多级菜单，能提供给使用者多种分析与选择的功能。还有的示波器可以提供存储功能，实现对波形的保存和处理。 目前比较高端的数字示波器技术主要还是依靠国外，譬如美国，但可喜的是，对于300MHz带宽之内的示波器，目前国内品牌的示波器在性能上已经可以和国外品牌抗衡，而且具有明显的性价比优势。

    数字示波器对于维修电子设备和设计制造来说绝对是不可或缺的工具。因其具有波形触发、存储、显示、测量、波形数据分析处理等独特优点，使用范围日益普及。随着科技及市场需求的快速发展，工程师们需要最好的工具，便于迅速准确地解决面临的测量问题。数字示波器作为“工程师的眼睛”，将迎来至关重要的测量挑战。

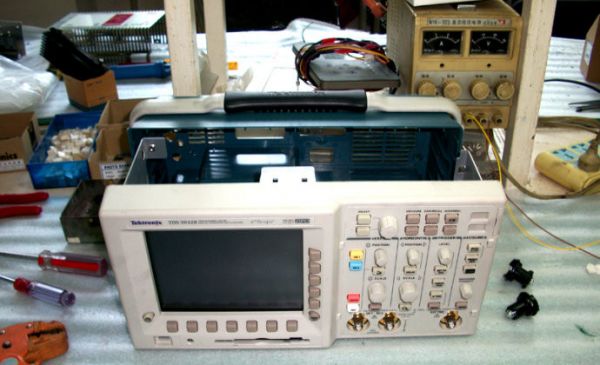

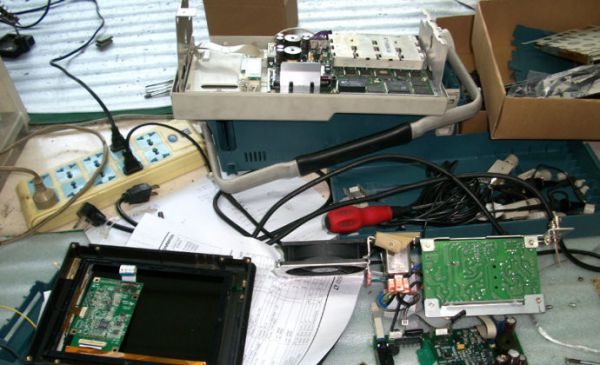

    目前在我国使用最广泛的泰克数字示波器凭借其小体积、轻重量、设计风格贴近模拟示波器,深受电子工程师们的喜爱。下面就是TPCO泰克TDS 3032B数字示波器维修拆解图。

案例：TPCO泰克TDS 3032B数字示波器维修

故障现象：屏幕不亮。

经过维修之后：恢复正常。

其实一般来说,如果严格按照使用说明书的相关要求操作机器,基本是不会出现很严重的故障的,而且对于泰克这样的大公司都会提供2~3年的免费保修服务,但超过保修期后出现故障,要是返厂维修的话，大多数情况需更换电路板,维修费用很高,所以除了必须更换主板这样没有办法修理的大件以外，对于一些相对较小的故障，可以自行修理。

下面为大家列举几点常见的故障以及处理方法。

故障1：无显示。通畅由以下原因引起：保险丝坏;高压输出线连接不可靠;信号线连接不正常;电源板故障;显示器坏。根据不同原因更换元器件或重新连接即可。

故障2：显示花屏。可由显示电路排线接触不良引起，重新安装牢固或更换即可。

故障3：按按钮或拧旋钮时不起作用、调节不连贯或显示数字往回跳。主要是由于按钮或旋钮接触不良引起的，需要清洁或清洗按钮电路触点或旋钮内部触点。

故障4：前面板各旋钮及按钮均不起作用。检查与主板的连接线是否正常或由主板电路引起。

故障5：启动后自检正常，但1通道或2通道无法加入信号。多为输入BNC连接头与主板断开，重新焊接即可。

故障6：启动后自检不正常，显示CH1或CH2采集板故障或主板故障等。泰克数字示波器开机后自动运行自检程序，若显示某项失败，则这部分一般有问题，主要是在主板上，有时电源故障也会引起自检不通过。主板上最常见的故障为CH1或CH2采集检测故障，因为正常使用时，输入信号由垂直通道输入数字示波器，一旦超出数字示波器容许输入电压，会烧坏主板模拟输入部分及采集电路。输入放大器及数据采集电路均为集成电路，除非特别严重烧坏，芯片一般很少坏，主要检查外围电路元件。
